煤气速断阀（煤气快切阀）控制器更换调试

知识点

二位式控制器是诸多开关控制器类族中的一种，在使用中根据流体压力或温度的变化，借 助于压力传感器以及通过与之相配的机械传输系统来带动电机，电气或气动等开关元件，实现对电流进行开、关转换。在控制与调节中通常有二个稳定的切换点（上切换点和下切换点）， 所以我们称之为二位式控制器（以下简称控制器）。

控制器在控制系统中主要功能是当被控对象超出或低于其预先设定的参数（压力或温度） 时，就会有切换信号输出并控制设备的运行或停止。 控制器的相关术语介绍： 设定值：在主控系统中，用来设定被控量的预期值的参比信号。

设定值可以是上切换值， 也可以是下切换值，由使用者根据实际情况需要决定。

上切换值：输入变量增大时，使输出变量（对控制器而言就是触点位置）改变的输入变量 值。

下切换值：输入变量减小时，使输出变量（对控制器而言就是触点位置）改变的输入变量 值。

切换差：上切换值与下切换值之差。 切换差不可调（或称固定切换差）：切换差在全部设定值调节范围中的各点上是不可调的。

切换差可调（或称可调切换差）：切换差在全部设定值调节范围中的各点上都可连续从最小值调到最大值。

故障现象：

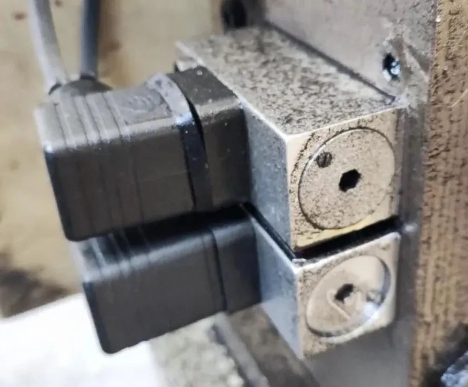

运行人员反应煤气速断阀（快切阀）二位式控制器漏油

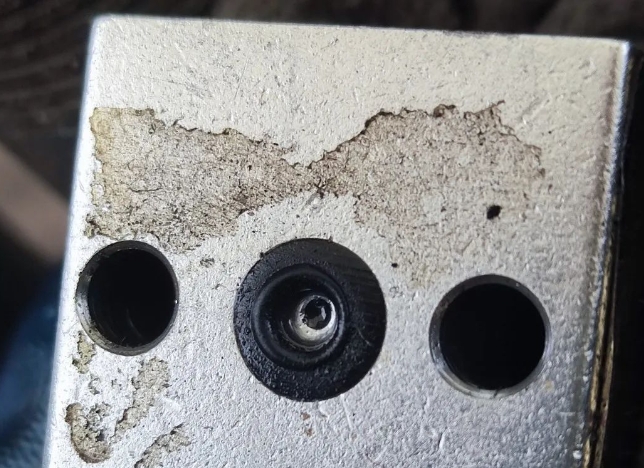

开油泵自己观察后发现并非是缝隙渗油，而是二位式控制器侧端渗油，只能选择更换新的二位式控制器。

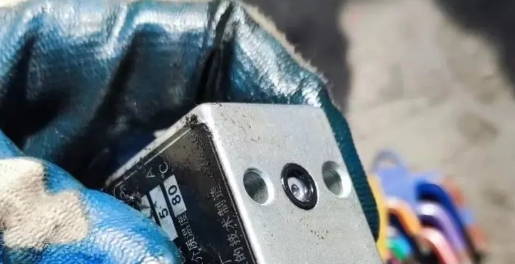

更换后换上新的O型圈，打开油泵进行观察，已无渗油现象。

但是需要对换好的二位式控制器进行调试。

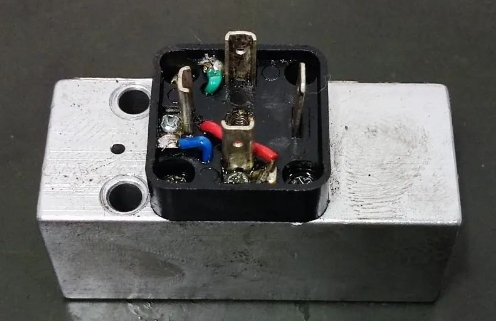

首先把油泵打开，油泵达到16MPa不停，此时，关闭油泵，量二位式控制器的接线端子通断。

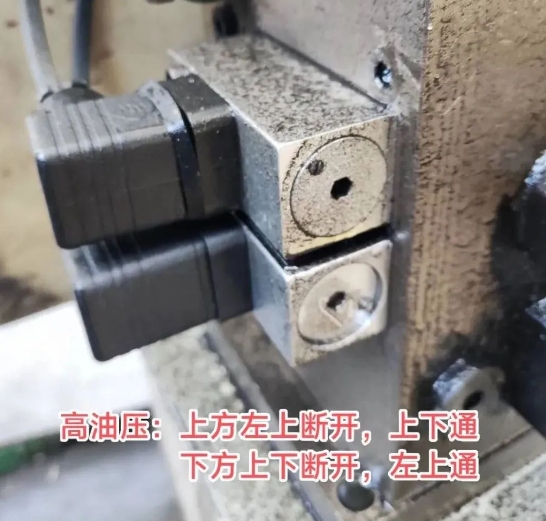

在高油压的状态下先量下方的左上端子，旋动内六角，找到临界点；再量上方的上下端子，旋动内六角，找到临界点。

插上线缆插座后泄压开启油泵，发现油泵达到16MPa时可以停止了。

最后旋动内六角进行调试，上方控制器负责调试油泵启动油压（低压），下方控制器负责停止油压（高压），进行旋动，最终控制。

最终结果：

煤气速断阀（快切阀）泄压进行观察，发现油压在7.5MPa时启动油泵，15MPa时停止油泵，运行正常。
