电涡流式趋近传感器特性检查

电涡流式趋近传感器特性检查

传感器探头安装前，需要测试其特性曲线，合格后才能安装，测试的设备和连接方法如下：

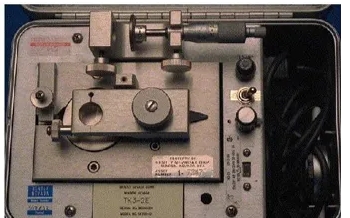

TK3 的外形图如下：

检查步骤：

将探头与延伸电缆连接后接到前置放大器的插口处，将前置器接线端子按照要求分别接到电源 和万用表电压输入端；

线路检查无误后供电；

确定零间隙时应将测微计对准刻度“0”，使探头端面与试片表面轻轻接触，不宜过紧；

调整螺旋测微计，缓慢增加间隙，每隔 100µm 纪录一次电压值，直到数字电压表的读数基本不变为止；

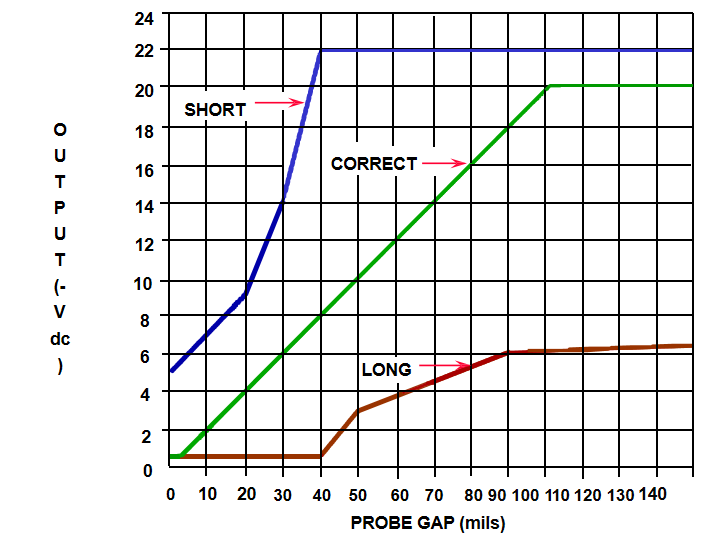

将所得数据标在直角坐标图上，作出探头的间隙-电压特性曲线，该曲线中间为一直线段，其 电压梯度应符合该仪表的技术要求。

BENTLY 探头特性曲线灵敏度计算：

(-18.0Vdc)-(-2.0Vdc) (90－ 10) mils = 200 mV/mil or = 7.87 mV/um

其中 mil 称为密尔，千分之一英寸。
