给煤机跑偏开关报警信号无法消除案例分析

给煤机跑偏开关报警信号无法消除案例分析

一、工作原理

跑偏开关通过检测输送带在运行时是否偏离了正常位置，当输送带偏离到一定程度时，跑偏开关会发出报警信号，并可以接入自动调整装置用于校正输送带的偏离和扭曲。如果跑偏情况持续恶化，达到设定的停机条件时，跑偏开关会发出停机信号，将输送机控制线路切断，实现停机保护。

二、主要特点

两级保护：跑偏开关通常具有两级保护功能，一级为报警信号，二级为停机信号。

高可靠性：采用优质材料和先进工艺制造，具有防水、防灰、防震等优点，能够在恶劣的工作环境中稳定运行。

安装方便：跑偏开关的结构设计合理，安装简便，可以快速接入输送机的控制系统。

适应性强：适用于各种类型和规格的给煤机输送带，能够满足不同行业和应用场景的需求。

三、主要参数

跑偏开关的主要参数包括额定电压、额定电流、触点数量、外壳防护等级、周围环境温度等。这些参数对于跑偏开关的性能和使用寿命具有重要影响。例如，外壳防护等级决定了跑偏开关的防尘和防水能力，周围环境温度则影响了跑偏开关的工作稳定性和寿命。

四、应用范围

跑偏开关广泛应用于冶金、煤炭、水泥建材、采矿、电力、港埠、化工等领域的各种带式输送设备。在给煤机中，跑偏开关是保障输送带正常运行和防止物料散落的重要保护装置。

五、安装与调试

安装位置：跑偏开关应安装在给煤机输送带易出现跑偏的位置处，同时要考虑皮带与挡轮的有效间距和推力。

安装方法：根据跑偏开关的型号和规格，选择合适的安装方式和固定件进行安装。确保跑偏开关与输送带的接触良好，并能够准确检测输送带的跑偏情况。

调试与测试：在安装完成后，需要对跑偏开关进行调试和测试。通过模拟输送带跑偏的情况，检查跑偏开关的报警和停机功能是否正常。

六、维护与保养

定期检查：定期对跑偏开关进行检查和维护，确保其处于良好的工作状态。

清洁保养：及时清理跑偏开关表面的灰尘和杂物，保持其清洁和干燥。

更换与维修：如果跑偏开关出现故障或损坏，应及时进行更换或维修，以免影响其正常工作。

给煤机跑偏开关报警

1、故障类型：A 炉 2 号给煤机跑偏开关报警

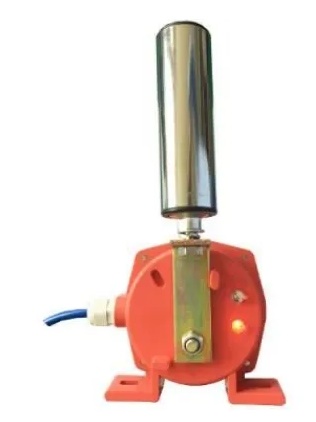

2、仪表类型：隔爆型防爆跑偏开关

3、厂家型号：半岛在线（中国）自控KWZK-PP200

4、使用工况：

跑偏开关安装在给煤机尾部下煤口皮带旁，当皮带跑偏

时，碰到开关探杆使其偏转，达到一定角度时，则触动内部

行程开关，发出皮带跑偏信号。

5、故障现象：

给煤机端部观察口查看皮带无跑偏，但控制柜上积算器

屏幕上显示报警信号无法消除。

6、作业前安全辨识及措施：

1. 办理好检修作业票。

2. 联系工艺人员做好安全交出，并确认。

3. 做好风险识别，触电，粉尘。

4. 穿戴好劳保防护用品。

5. 联系工艺人员一同前往确认故障设备，并停机做好

检修准备。

7、故障原因分析及判断思路：

1. 根据接线图找到跑偏开关从给煤机到控制箱信号线。

2. 用万用表通断档测量信号线为通状态。

3. 判断为跑偏开关内部问题。

8、故障有效处理方法：

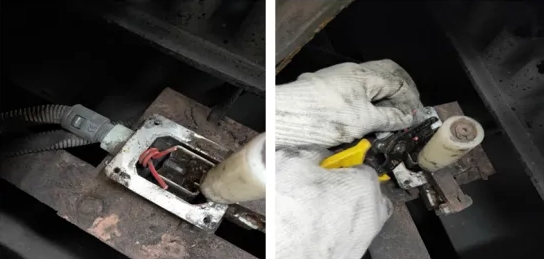

打开给煤机跑偏开关位置封盖，检查内部线路有无老化破皮短路现象，打开开关上盖，波动探杆观察内部行程开关接触情况为闭合状态，正常情况应为常开状态此时波动探杆均为闭合状态，开关弹簧断裂使其不能回位，断电后更换新的形成开关，接线通电，报警消除，拨动探杆有报警显示，松开则无报警，说明故障解决。调好探杆与皮带间的距离位置，回装封盖检修完成，工艺确认正常后投用给煤机。
