一、故障类别：中控显示满量程

二、仪表类型：差压变送器

三、厂家型号：WAX-C320系列差压变送器

四、使用工况介绍（不同工况处理思路不同）

差压变送器用于测量气体流量，正常运行时，介质为煤粉+惰性气体，压力范围为-0.0043~-0.006MPa，温度105℃。

五、故障现象描述（现象描述清楚才能判断问题）

管道内没有介质，中控画面显示满量程。

六、处理前安全措施

1．检查前，关闭根部阀。

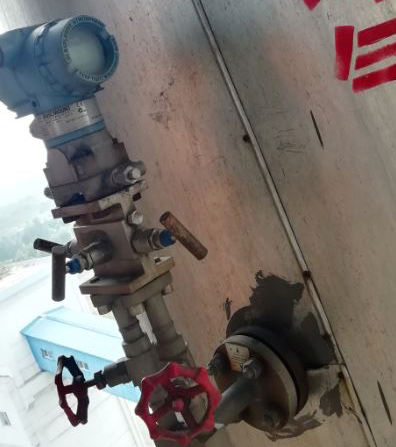

2．变送器安装于框架外，处理时佩戴安全带。

七、故障原因分析及判断思路（从现象出发，阐述分析及判断思路）

1．初步判断为负压侧被煤粉堵死,差压值达到满量程

2．变送器故障导致变送器输出故障电流22mA

八、故障有效处理办法：（本次故障最终处理的办法及处理后的效果、产生的经济效益）

检查三阀组及根部，未发现堵塞现象。检查变送器发现屏幕显示异常，测量变送器电压为2V，不正常。接线箱处测量电压为23.99V。更换接线箱到变送器之间的信号电缆后正常。

九、故障防范措施及改进：

1．仪表穿线管末端向上的情况，要在出口处添加防爆胶泥并缠绕胶带，防止水分进入穿线管。

2．检修过程中发现仪表信号电缆不是完整电缆的一定要更换为整根电缆。

十、故障处理经验谈：（故障处理走的弯路）

在确定接线箱到变送器之间有问题之后，潜意识认为电缆不会出问题，所以认为是变送器故障，拆掉变送器准备换新的变送器。更换后问题依然存在，才意识到是电缆问题。主观上忽略了回路的一部分，导致处理时间加长。
