风机变频器类故障典型案例分析

风机变频器类故障典型案例分析

20号机组变频器错误

一、故障发生时间：

    1.2022年3月3日晚9时左右，20号风机报电网掉电，检修班组开具工作票后前往20号风机现场。

二、处理过程

1. 现场查看：箱变低压侧跳闸，箱变智能控制器按钮弹出，检查跌落保险无异常，高压室内无异常，风机变频器部分未见异常，查看箱变智能控制器报过载，复位后将风机打至手动停机状态（风机之前频报力矩与功率不匹配），此时为22:30计划明日进行处理。

2. 检查箱变智能控制器保护定值参数正常，进行风机检查工作，测量发电机定转子绕组绝缘、定转子导电轨绝缘均正常，测量机舱至变频器X9.1通讯线正常，更换M9模块后故障未消除。

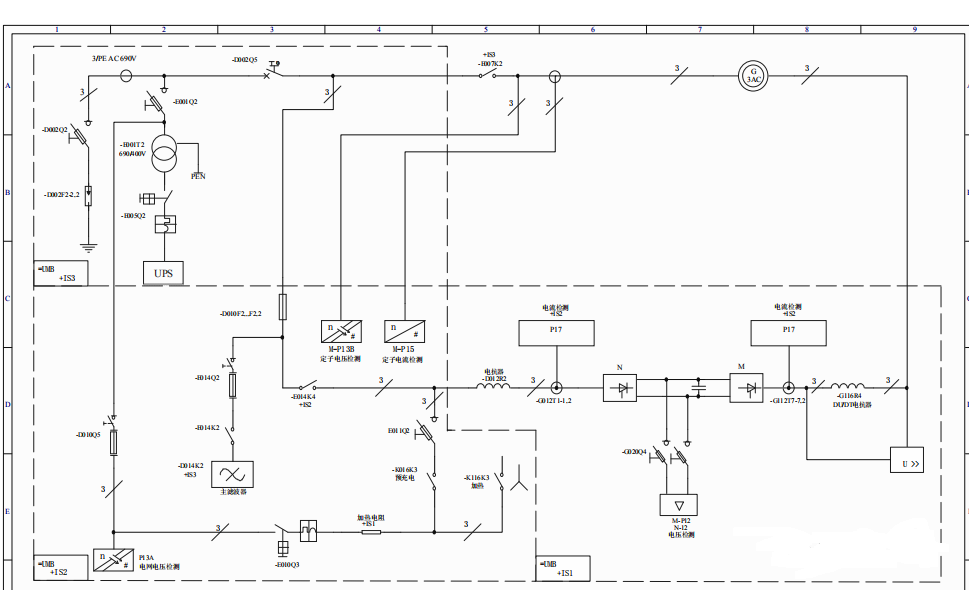

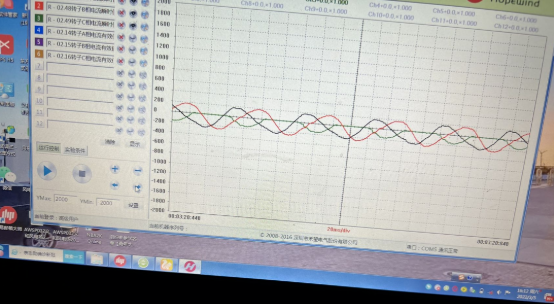

3. 检查变频器（现象：风机在启动过程中功率在跳变至最高1900多）启动约1分钟左右变频器报故障，电脑连接变频器后台发现报功率偏大，（更换过保险及模块机侧C相）因报力矩与功率不匹配问题，所以更换了控制板及检测板但故障未消除，进行变频器录波此时发现转子侧C相波形异常，怀疑C相电流互感器损坏或互感器接线损坏，更换电流互感器接线后，故障消除。

7号机组变频器错误

一、故障发生时间：

    1.2022年3月3日上午10时左右，7号风机报变频器错误，检修班组开具工作票后前往风机现场。

二、处理过程

1. 查看控制柜内I/O扩展板报F33,网侧未准备好，通过检查发现柜内3个500A保险损坏，机侧B相IGBT损坏，箱变断电进行重新更换。

2. 恢复运行时现象：风机在自检过程中未通过，（启动风机，进行母线预充电K016K3吸合，当转速达到一定值后进行二次充电，此时主接触器E014K4吸合，同时风扇吸合，进行自检，自检未通过，风机报故障停机），发现此时故障未消除，控制柜内I/O扩展板报F43，Crowbar测试超时，（网侧或者转子侧存在故障或运行模式选择错误），怀疑Crowbar未接收到检测，或无电压检测，更换Crowbar后故障未消除；判定模块整定有问题，更换A相IGBT模块后故障依旧未消除。

3. 电脑连接变频器后台，发现报故障时为母线预充电超时，手动测量K016K3上端口电压为690V，当预充电时下端口电压持续上升至330左右不动，判定模块整定有问题或母排存在异常，更换网侧A相IGBT模块后，变频器自检通过，E014K4吸合，风机正常运行。

53#变频器错误

一、故障发生时间：

1. 2022年01月31日21时左右，53#风机报变频器脱网，检修班组开具工作票后前往风机现场。

二、处理过程：

1.I/O扩展板报F33（网侧未准备好）电脑录出IGBT过流，检查发现三个500A保险弹出，控制柜机侧B相IGBT有炸坏痕迹，由于时间过晚，决定明日更换器件。

2. 次日恢复现场记录：更换机侧B相IGBT时发现直流母排机侧B相触点和母排上一个电容出现黑糊痕迹以及机侧B相IGBT到检测板的连接线烧毁，决定更换直流母排和机侧B相IGBT以及连接线，更换完毕后对风机进行自检测试并通过，于是启机并网发电五六分钟后主控再次报变频器脱网。

3. 次日驱车抵达机位电脑故障依然录出F33（网侧未准备好）以及IGBT过流并发现三个500A保险弹出直流母排机侧B相附近的一个电容有黑糊的痕迹，决定查看发电机以及定转子电缆的绝缘情况，经测量并未发现有异常（绝缘正常），决定再次检查机侧三相IGBT,发现机侧C相靠近直流母排侧电容有烧毁痕迹（不拆下来看不见、并不明显）再次更换机侧C相IGBT,进行机组变频器自检通过，风机正常运行。kwzk半岛在线（中国）自控
