搅拌减速机H2RV7A输出轴轴承损坏分析

减速机外观：

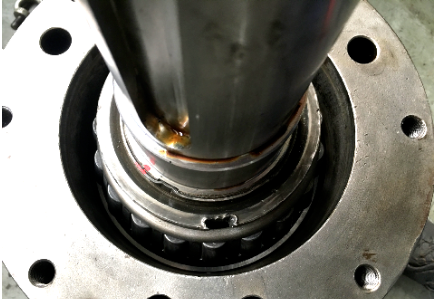

损坏部位照片：

使用方在使用中发现输出端油管不通，润滑油注不进去，怀疑里面润滑油孔堵塞，疏通无果后打开端盖，发现单列满装圆柱滚子轴承内圈挡边一侧损坏啃边，轴承外圈发生位移，已遮挡注油孔，圆柱滚子推力轴承无明显损坏，锁紧锁母螺纹处有裂纹。如上图。

分析故障可能产生的原因：

产生原因分析，有四点。

输出轴存在较大轴向力。

锁紧螺母松动。

锁紧螺母没有旋装到预定位置。

轴向间隙预留为负。

本机故障根据图片与现场反馈分析，应该是锁紧螺母失效，导致推移，造成两盘圆柱滚子推力轴承间距增大，输出轴得以满足轴向攒动条件，运行中在负载机器的带动下，输出轴发生波动窜轴，波动距离大于单列满装圆柱滚子轴承轴向预留间隙，产生轴承挡边撞击啃咬，挡边啃咬消失后，外圈位移脱出，堵塞注油孔。

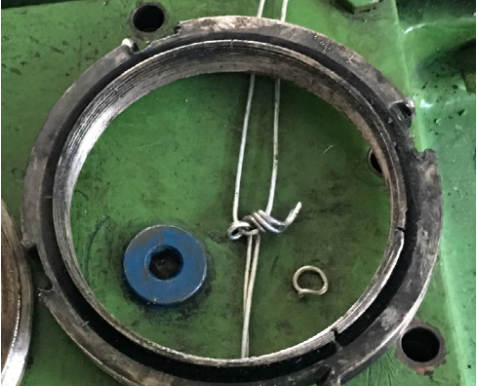

需特别注意的是此次损坏的螺母是使用方自行仿造加工的，锁紧螺母变形锁紧位置已裂开，已丧失变形后卡死能力，变形位置尺寸与厚度设计是关键，不合适的仿造极易造成螺母松动滑退，该螺母是导致后续一系列问题的起始点。

还需注意的一点是锁紧螺母的预紧位置也很关键。

下图为该螺母安装后照片，它的设计制造，安装操作，都有相应的规范要求。
