KS-BJ系列热电偶温度指示波动检修案例知识分享

KS-BJ系列热电偶温度指示波动检修案例知识分享

一：故障类别：温度指示波动

二：仪表类型：一体化温度变送器

三：厂家型号：KS-BJ系列热电偶，KWZK半岛在线（中国）自控

四：工作原理

工作原理：热电偶是利用热电效应来进行温度测量的。

热电偶产生热电势的条件是：两电极材料相异、两接点温度不同。

其结构由热电极、绝缘套保护管、温度变送器、接线盒等构成。

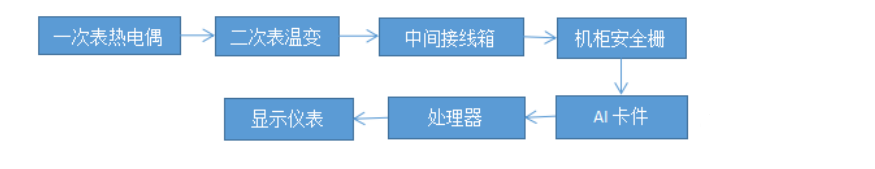

五：测量回路方框图

六：使用工况介绍：

23TE-0225为23单元，测量焚烧炉炉膛的一体化温度变送器。正常情况下该温度为970摄氏度左右，压力为12Kpa左右，该温度一次元件安装位置较高。检查时需架设楼梯或脚手架

七：故障现象描述：

工艺通知温度指示波动（峰值987℃，谷值910℃）。

八：处理前安全措施：

1、办理检修作业票。

2、联系工艺安全交出该表，此表安装在炉体侧方，距地面大概2.3米，一次元件附近高温并且有可能伴有毒气体。检修前准备好防烫手套以及有毒气体报警仪。

3、检修该温度要搭楼梯，必须二人以上前往检修，楼梯下方需有人扶稳。

4、高温有毒高危区域不可将皮肤裸露在外。

5、作业时，需工艺监护。

九：半岛在线（中国）KS-BJ系列热电偶温度变送器参数及接线。

温度变送器KS-BJ系列热电偶输出2线制4~20mA信号，可连接热电阻、热电偶。带HART通讯， 接线方式根据接收信号的模拟量卡件不同，接线不同。

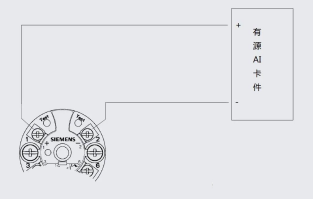

有源模拟量卡件，卡件本身供电，接线如下

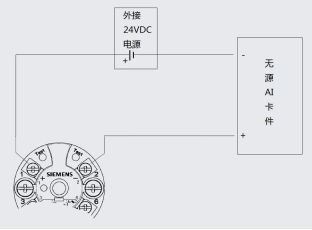

无源模拟量卡件，需要外接供电，接线如下

半岛在线（中国）KS-BJ系列热电偶与温度传感器常用接线方式如下：+

+

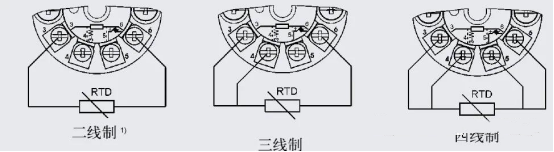

热电阻温度传感器接线方式

（注意：KS-BJ温度变送器只能接PT100热电阻）

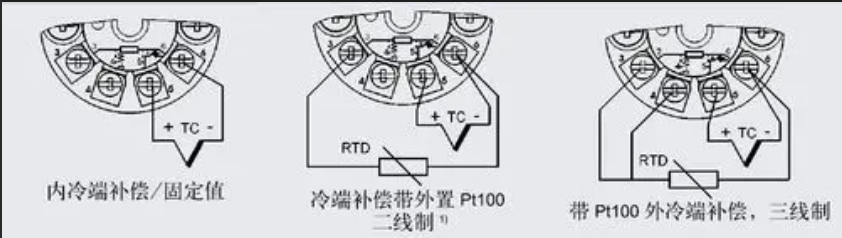

热电偶温度传感器接线方式

十、故障原因分析及判断思路：

该仪表一次元件二线制K型热电偶，经过温度变送器后输出4~20MA信号至DCS机柜。

1、热电偶指示偏高：此时温度指示偏高，造成原因：（1）补偿导线与热电偶种类不符。处理方法：更换补偿导线。（2）热电偶电极材料变质。处理办法：更换热电偶。（3）测量回路短路。处理办法：查出短路点消除短路。

2、热电偶指示偏低：此时温度指示偏低，造成的原因：（1）热电偶受潮，产生氧化情况绝缘不良。处理方法：清洗烘干或更换热电偶。（2）热电偶电极材料变质或热端损坏。处理方法：更换热电阻。（3）补偿导线与热电偶极性接错。处理方法：正确接线。（4）测量回路电阻不正确。处理方法：测量回路电阻，正确配置线路电阻。

3、热电偶指示波动：此时温度指示波动，造成原因：（1）接线盒或中间接线箱接线端子接线松动或接线端子氧化。处理办法：紧固接线，清理氧化物重接。（2）绝缘不良导致接地。处理方法：使用万用表测量回路是否接地，做好绝缘消除接地。

十一：故障有效处理办法：

1、拆除接线检查端子接线情况以及热电偶本体。利用万用表，测量热电偶MV值是否准确。

2、接回信号线，首先测量温度变送器供电是否正常（DC24V）,接下来拆除一根线，利用万用变MA档位测量输出电流（4-20MA） 看是否与温度值相对应。

3、此次检查，在测量热电偶毫伏值时正常，温度变送器电压正常。在测量毫安电流值输出时，出现0.6~1.0MA值的波动情况。

4、出现此情况的首要原因应先检查各个接线的连接情况。信号线是否出现腐蚀等。

5、逐一拆除每一根信号线，有发黑发霉的线缆利用电工刀抛光并重新接回，接回之后用尖嘴钳稍微拉拽线缆看其是否牢固。在进行这一操作之后。再次用万用表测量输出。（此时已无波动现象）

十二：故障处理经验谈：

检修区域有毒，高温，必须要先办理相关的票据还要有工艺的监护人在场，此类有联锁的装置必须提前办理相关票证并切除联锁。

作业时必须全程穿戴防高温手套，避免烫伤。搭梯子时必须有人扶住楼梯。检修作业时安全第一。

带有温变的温度计必须要做好防水，防腐蚀霉变等。大多数的波动基本都是接触不良所致。温度变送器一旦被水腐蚀损坏将无法进行维修，只有更换。所以做好对此类仪表的三防是最重要的维护工作。
