一、故障类别:脱盐水精制混床C电源24VDC+送电烧保险

二、仪表类型：WHY-Q系列气动两位开关阀

三、厂家型号：半岛在线（中国）DN150

四、位号222KV265C、精制混床C中间排水切断阀

五、使用工况介绍：

工艺冷凝液→循环水板式换热器→工艺冷凝液水箱→工艺冷凝液水泵→工艺冷凝液精密过滤器→精制阳床→精制阴床→精制混床→脱盐水箱→脱盐水泵打到锅炉。

六、故障现象描述：大修期间DCS班对脱盐水现场电源分配柜进行回路电阻测试，发现精制混床C控制柜电源24VDC+接地电阻低、等于零，有烧保险现象。

七、处理前安全措施及作业准备：

1、穿戴好劳保用品，带上所需检修工器具。

2、到中控室开好检修作业票，工艺落实好安全措施，将设备交出。

3、与DCS人员了解详细情况，配合排查。

4、控制柜里面有220Vac电源，检查时要断电，注意防触电。

5、作业时要做到仪表检修“七个对待”，“十个不修”

6、检修必须俩人同行。

八、故障原因分析及判断思路：

1、首先24VDC电源+接地电阻等于零，肯定是线路有接地现象。

2、大致可以分为四部分排查、分别如下:

3、一是电源总控制箱内。

4、二是从总电源控制箱到现场分配柜中间电缆。

5、三是现场控制柜内接线有接地。

6、四是现场所有开关阀门的回讯器/微动开关到现场控制柜连接线有接地现象。

九、故障有效处理方法：

1、电源分配柜里面将精制混床C控制柜电源断开。

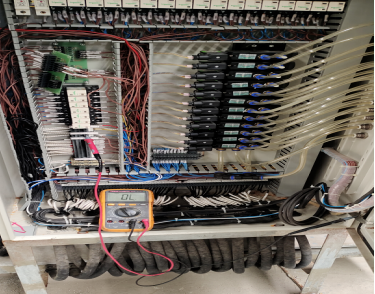

2、用万用表电阻挡测试电源控制柜里面24VDC+ 与柜里面接地电阻是多少，正常应该是无穷大，如果电阻很小或者等于零，说明线路有接地现象。方法是一表笔接电源24VDC+、另一表笔接柜里面接地线。

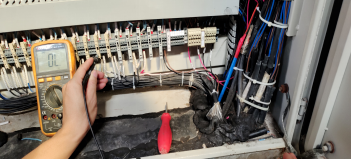

3、将现场控制柜里面来自电源分配柜24VDC+电源保险断开，看看此时接地电阻是多少，这样就可以判断出来电源分配柜和到现场控制柜中间连接线有没有接地现象。

4、排除电源柜与现场控制柜连接线没有接地现象，进一步检查现场控制柜里面有没有线路绝缘损坏与金属柜体接地。

5、控制柜里面线路未发现异常，在进一步排查现场12台开关阀回讯器的连接线和接线端子排，因为控制柜里面24VDC电源正分两路，一路作为电磁阀控制电源，另一路短接公共端去所有开关阀的回讯器作为阀的开关反馈，所以只要以上任何一个地方有接地，整个控制系统都是接地的。

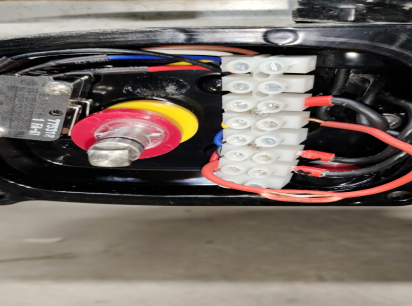

6、将现场开关阀回讯器盖子逐一打开检查，发现中排切断阀回讯器一公共线被盖子压着、绝缘层破损与接线盒金属接地导致的故障。

7、重新更换一根公共线/短接线后用万用表在控制柜里面测量电阻为无穷大，已处理正常。

8、通知DCS人员电源分配柜里面再测量确认正常后送电。

9、检修工作完成做到工完料尽场地清。

10、工艺人员确认，完结检修工作票。

十、故障防范措施:

1、检修完成回装恢复时，检查紧固接线端子。

2、线头最好加线鼻子，防止有毛刺导致相互短路。

3、上盖子时要仔细确认线缆规整放在接线盒内，不得有压盖压住线缆，上螺丝时要对角紧。

4、检修工作完成需要送电前，一定要检查回路接地电阻是否正常，且确认安全方可送电。

5、加强专业知识学习、提高个人的技术水平，遇事能正确分析和判断各种事故隐患。
