电厂变压器瓦斯保护你知道吗？

电力变压器的故障与异常

1、变压器的故障可分为油箱内故障和油箱外故障两类。

内部故障：绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。

外部故障：套管和引出线上发生的相间短路和接地短路。

2、变压器的不正常的运行状态：

外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。

今天来讲电力变压器的主保护之一“瓦斯保护”

那么，瓦斯保护是什么呢？

瓦斯保护动作方式：

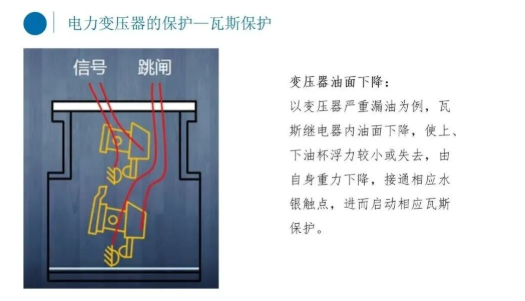

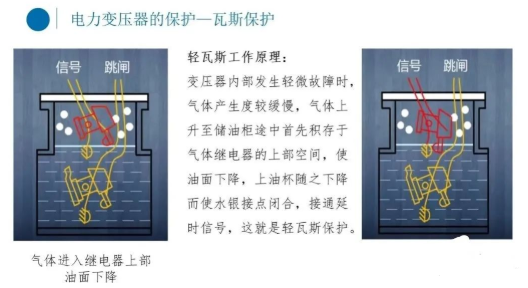

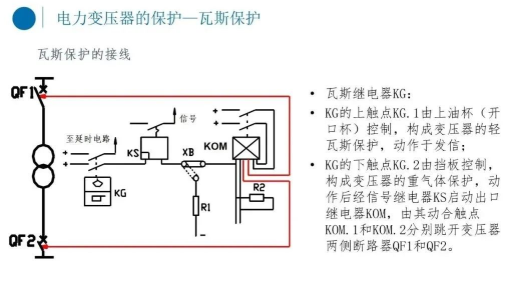

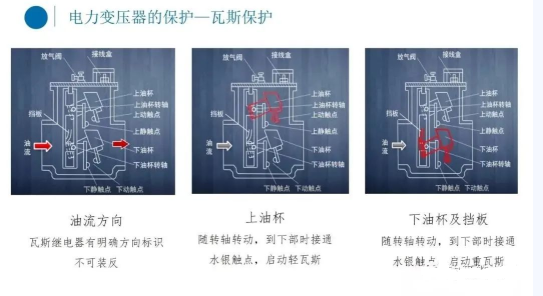

利用变压器内部（匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化等）故障而使油分解产生气体或造成油流涌动，或者某些原因导致油面下降时，使瓦斯继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。

那我们怎么重瓦斯和轻瓦斯怎么区别呢？

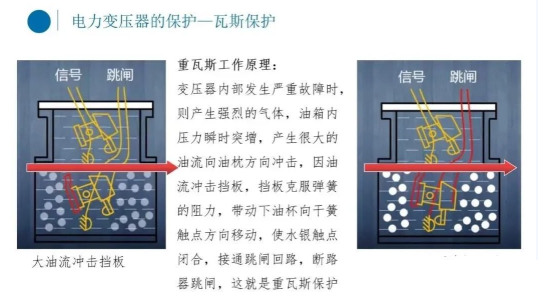

我们分析可以知道，油流涌动的强烈程度随故障的严重程度不同而不同，概况而言：

故障较轻，产生的气体缓慢且量少，油流涌动较轻。

故障严重，产生的气体活跃且量多，油流涌动强烈。

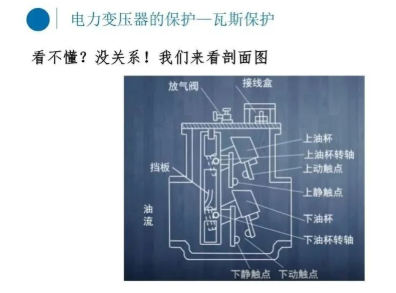

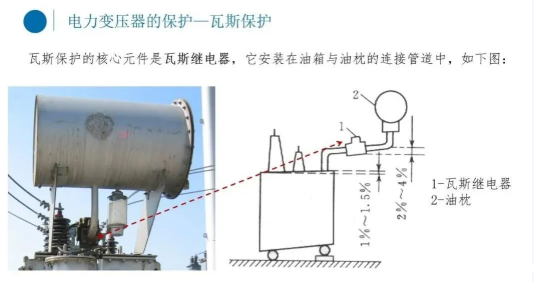

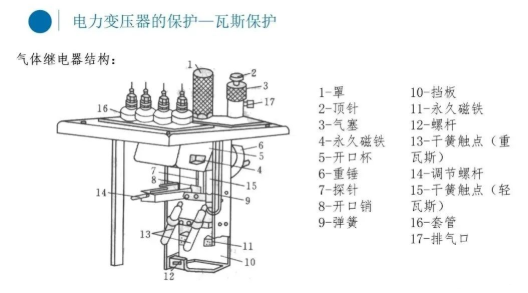

首先看懂下面三个部分

瓦斯保护的优缺点

优点：结构简单，灵敏性高，能反映变压器油箱内部的各种故障（包括轻微的匝间短路故障）

缺点：

①不能反映变压器套管和引出线的故障。②在变压器内部发生严重故障时，动作速度不够快。

我厂变压器瓦斯保护运行规定

1 、正常运行的变压器，其重瓦斯应该投跳闸（#1 起备变、高厂变、脱公变＞1.0m/s、主 变＞1.5m/s），轻瓦斯投信号（脱公变＞250ml，#1 起备变、高厂变＞260ml、主变＞280ml），需要 退出重瓦斯保护必须经分管领导批准并限期恢复。

2 、运行中的变压器进行滤油、补油、更换吸附剂或潜油泵时，应将重瓦斯改信号。

3 、瓦斯继电器或瓦斯保护二次回路缺陷处理时，应将重瓦斯保护改信号。

4 、由于呼吸器堵塞引起的油位变化，或是由于高温天气的油位升高，需要放气、放油时， 或取气样时，应将重瓦斯投信号。

5 、在地震预报期间，应根据变压器的具体情况和气体继电器的抗震性能，确定重瓦斯保 护的运行方式。地震引起重瓦斯动作停运的变压器，在投运前应对变压器及瓦斯保护进行检查试 验，确认无异常后方可投入。

6 、由于大量漏油使油位迅速下降，或不明原因的油位异常时，不可将重瓦斯改信号。

7 、在因上述原因将重瓦斯改信号期间，变压器差动、速断等主保护必须投跳闸。

8 、新投运及油回路工作后投运，至少观察 24 小时，无气体析出时才能将瓦斯保护由信 号改投跳闸。
