安全可视化监测系统介绍

安全可视化监测系统介绍

一、安全监测系统说明：

安全监测系统是由XX承建的一套独有监测系统，主要监测工厂重大风险源摄像头、以及DCS重要设备点位参数，上传到省安监部门。前置机因涉及上传其上级汇总设备，系统采用电信20M专线上传，不连接外部互联网。网络费用单独结算。

二、问题处置：

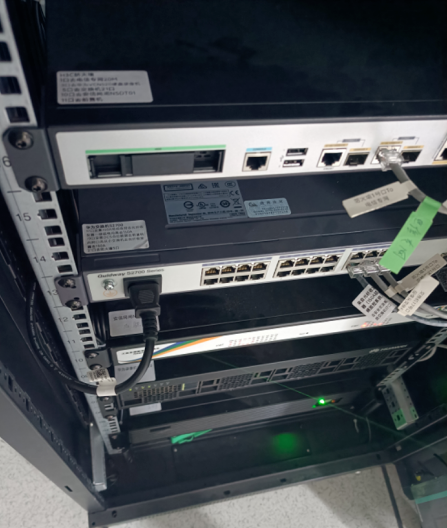

1、摄像头掉线：检查工程师站视频监控服务器连接光纤收发器网络是否正常，检测光纤收发器到安全监测系统前置机处是否正常通讯，检查线路连接是否稳固及线路是否破损。使用电脑直连光纤收发器（必要时使用红光笔检测光纤通段情况），通过ping的方法检查是否通网，网段IP是否为XXX网段，是否网页能打开摄像头服务器，若网络正常视频监控服务器无法连接，则及时联系电气人员协调处理。

2、DCS点位掉线，找到工程师站点位直连光纤收发器检查该光纤收发器连接电脑查看是否为固定IP。检测光纤收发器到安全监测系统前置机处是否正常通讯，检查线路连接是否稳固及线路是否破损。网络是否通畅，工程师站的DCS历史站是否正常，采集IPXXX.XXX.X.XX是否在线可ping通，网闸XXX.XXX.X.X能否ping通。若网络通畅，则检查历史站采集软件是否正常，必要时可重启该软件，如非必要尽量不要重启DCS历史站，且重启需由DCS系统工程师同意并操作。

3、如接到相关通知DCS点位报警超限，应及时联系业务人员，由其与监管部门做出进一步沟通。

4、如确认非我方自身问题造成数据断线或异常，应及时联系KWZK半岛在线（中国）技术进行支持，尽早处理安全监测系统故障或上级链路、外部系统故障，恢复系统。
