差压变送器差压值不准确显示偏低故障处理
差压变送器差压值不准确显示偏低故障处理
一、故障现象：差压值不准确，偏低。
二、仪表类型：差压变送器。
三、厂家型号：半岛在线（中国）KWZK

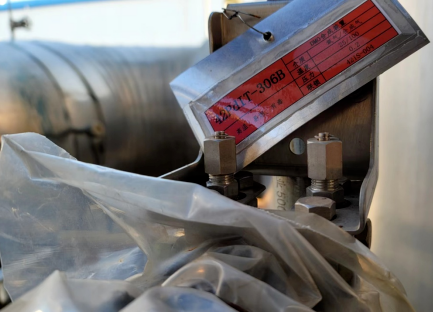

四、位 号：42PdIT-306B。
五、使用工况介绍：
此差压值为进氧气混合器M-42B01的氧气与工艺气的压差，氧气通过氧气混合器进入MN再生塔与NO、MeOH（甲醇）反应生成MN（亚硝酸甲酯）。该差压值设计有联锁低低报，低于0.01MPa触发。同时设计有流量三选二（42FIT-301B/302B/303B）。氧气流量控制阀42FV-301B，氧气入口第一切断阀42XV-301B3，第二切断阀42XV-301B1。目的是在系统出现问题时，切断氧气进料。
六、差压变送器工作原理：
来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。
七、处理前安全措施及作业准备：
1、该变送器介质为氧气及反应气，作业时要格外小心，避免产生火花。
2、检修时按照标准正确停运及投运三阀组，避免产生气体泄漏。
3、该差压带有联锁，作业前将联锁切除。
4、带好检修工具，如：扳手、HART475、螺丝刀等。
5、作业时要做到仪表检修“七个对待”，“十个不修”。
八、故障原因分析及判断思路：
1、检查引压管是否有堵塞的情况。
2、检查变送器是否有故障。
九、故障有效处理方法：
1、办理检修作业票，工艺人员办理好联锁切除票，待DCS人员将联锁切除后和工艺人员一同到现场。
2、停表，停运三阀组。变送器显示为零，排除变送器故障。
3、正压导压管无排污阀，负压导压管有排污阀，轻轻打开排污阀排放看是否有积液或异物堵塞，导压管正常。
4、打开三阀组，将变送器排污螺钉轻轻打开，变送器膜盒内无积液或异物堵塞。

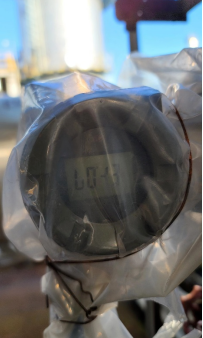

5、此时变送器显示故障码（-5.0%，Er.07），超量程。挂上HART475检查，发现负压侧数值一直在上涨，说明正压测无压力。

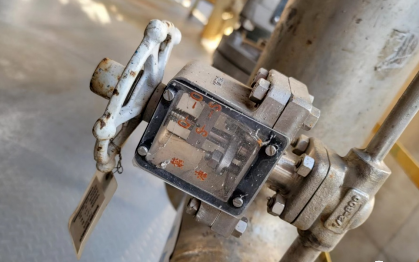

6、检查正压测导压管，正压测从二楼氧气管线引来。发现工艺截止阀被关闭。此截止阀正常运行情况下不允许关闭。要求工艺人员将阀门打开。

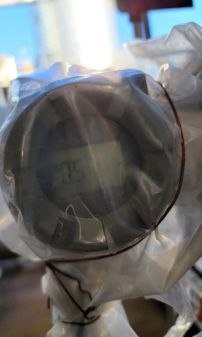

7、截止阀打开后，变送器显示正常。
8、清理现场垃圾，终结工作票。
十、故障防范措施及改进措施：
1、做好日常巡检工作，多与工艺人员沟通，及时发现及时处理。
2、要求工艺人员多注意现场截止阀，对于不应关闭的阀门挂警示牌。尤其是带联锁或危险介质的阀门。
十一、故障处理经验谈：
1、处理仪表故障之前一定要核对仪表位号，判断仪表故障要做到快和准，处理方法一定要正确。
2、三阀组的开关操作要正确，避免对膜盒产生冲击，损坏仪表。
3、处理问题时，要考虑全面，不能只盯着自己的仪表设备，要多考虑工作原理以及联系前后工艺流程综合判断。
