S7-200 SMART PLC网络通讯介绍分享

2023-05-25 09:20:32 半岛在线(中国)

S7-200 SMART PLC网络通讯介绍分享

西门子PLC《S7-200SMART》基础应用5

S7-200 SMART PLC网络通讯


简介:

S7-200 SMART SR/ST CPU 模块本体集成 1 个 PROFINET 接口和 1 个 RS485 接口,

通过扩展 CM01 信号板或者 EM DP01 模块,其通信端口数量最多可增至 4 个,

可满足小型自动化设备与触摸屏、变频器、伺服驱动器及第三方设备通信的需求

下面进行逐一介绍

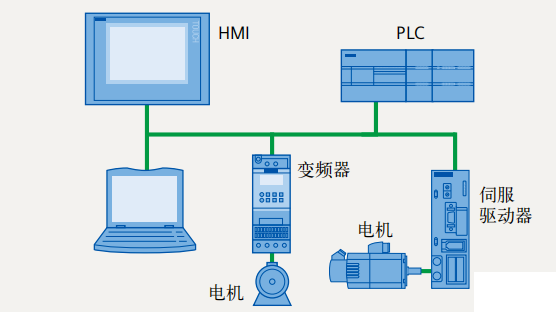

1.以太网通信

SR/ST CPU集成的PROFINET接口,支持多种协议,高效连接各种设备:

PROFINET控制器:可与变频器或伺服驱动器进行通信,最多支持8台设备

PROFINET智能设备:支持与PROFINET控制器通信

可作为程序下载端口,支持Web服务器功能,客户可自定义网页界面与SMART LINE触摸屏进行通信:最多支持8台设备

开放式以太网通信:支持TCP,UDP,ISO_on_TCP,Modbus TCP等多种通信协议,支持8个主动和8个被动连接

图片关键词

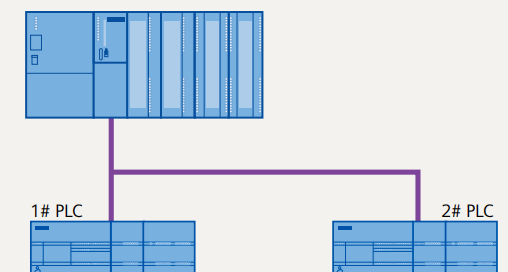

2.PROFIBUS 通信

使用EM DP01扩展模块可以将S7-200 SMART SR/ST CPU做为PROFIBUS-DP从站连接到PROFIBUS通信网络。

通过模块上的旋转开关可以设置PROFIBUS-DP从站地址。该模块支持9600波特到12M波特之间的任一PROFIBUS波特率,最大允许244输入字节和244输出字节。


支持下列协议:

• MPI从站

• PROFIBUS-DP从站

图片关键词

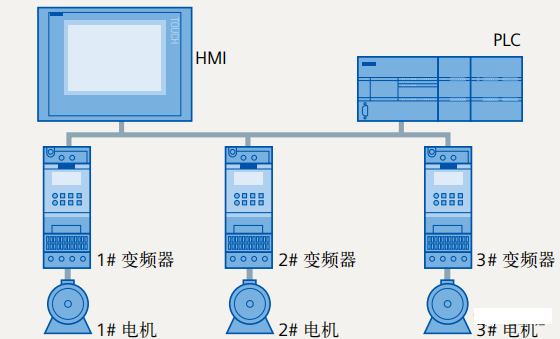

3.串口通信

S7-200 SMART CPU模块均集成1个RS485接口,可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口,可通过扩展CM01信号板来实现,信号板支持RS232/RS485自由转换。


串口支持下列协议:

• Modbus RTU

• USS

• 自由口通信

图片关键词

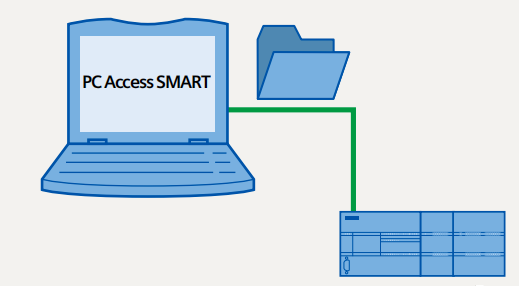

4.与上位机的通信

通过PC Access SMART,操作人员可以轻松通过上位机读取S7-200 SMART的数据,从而实现设备监控或者进行数据存档管理。

注:(PC Access SMART 是 S7-200 SMART 与上位机通信的OPC软件)经过这几年的系统升级,现在200smart可以通过网络连接直接和WINCC通讯,HMI组态更加方便了。

图片关键词
