给煤机远程无法启动的维修处理

给煤机远程无法启动的维修处理

一、故障类别:B炉2号给煤机远程无法启动

二、仪表类型：锅炉给煤机

三、厂家型号：厂家:半岛在线（中国）控制器

四、使用工况介绍：

  每台锅炉配有4台给煤机，来自煤场的煤经过14/15号皮带运至锅炉煤仓，通过给煤机输送皮带时，安装 在皮带上的称重桥架就会对其进行重量检测，同时装于尾轮的测速传感器对皮带进行速度检测，载荷信号及速度信号一同送被入积算器中进行处理并在积算器的面板上显示瞬时流量及累计量。而且积算器还可将实测的瞬时流量值与用户提供的设定流量值进行比较，并根据偏离大小输出相应的控制信号提供给变频器来改变输送带电机转速以使得给料量与用户设定值一致，从而完成恒定给料流量的控制。在输送机内设有清扫装置，能有效的将撒落的物料和飞灰清扫到出煤口。给煤机内设照明灯，外壳开有多个观察窗，便于随时观察机器运转情况。称重给煤机自身具备较为完善的保护及报警功能，当出现异常或故障时，能及时的发出故障报警信号、使自身相关设备停止工作或通过联锁驱动其它相关设备产生相应动作。

五、故障现象描述:

工艺通知B炉2号给煤机远程无法启动。

六、处理前安全措施：

1，穿戴好劳保防护用品，带上所需要工器具到中控室了解详细情况。

2、办理好相关作业票；仪表检修工作票。

3联系工艺人员做到安全交出，落实好安全措施。

4、做好风险辨识；现场有危害健康的粉尘，触电。

5、进入工作现场要求两人同行，配带防尘口罩，并有工艺人员监护。

6、检查仪表控制回路线时，应切断电源，或使用配有漏电保护器的安全电压工具。

7、如果需要拆线，要做好记录，方便恢复接线时不会接错。

七：故障原因分析及判断思路

1、作为仪表检修人员首先要清楚允许给煤机的启动需要满足哪些条件。启动条件:

引风机在运行

一次风机在运行

出口门打开到位

无跳闸条件

跳车条件：

引风机跳闸

一次风机跳闸

MFT动作

炉膛出口压力高高/低低联锁

堵煤报警

给煤机超温报警80℃

清扫链断链报警

变频器故障

2、检查供电是否正常。

3、现场控制柜上远程/就地切换开关是否打在远程，急停按钮是否被按进去了。

4、远程启动信号、控制信号4～20maDC有无输入正常、控制回路故障。

5、集算仪6108B内远程就地参数是否设置在远程，输入输出模块坏。

八、故障有效处理方法

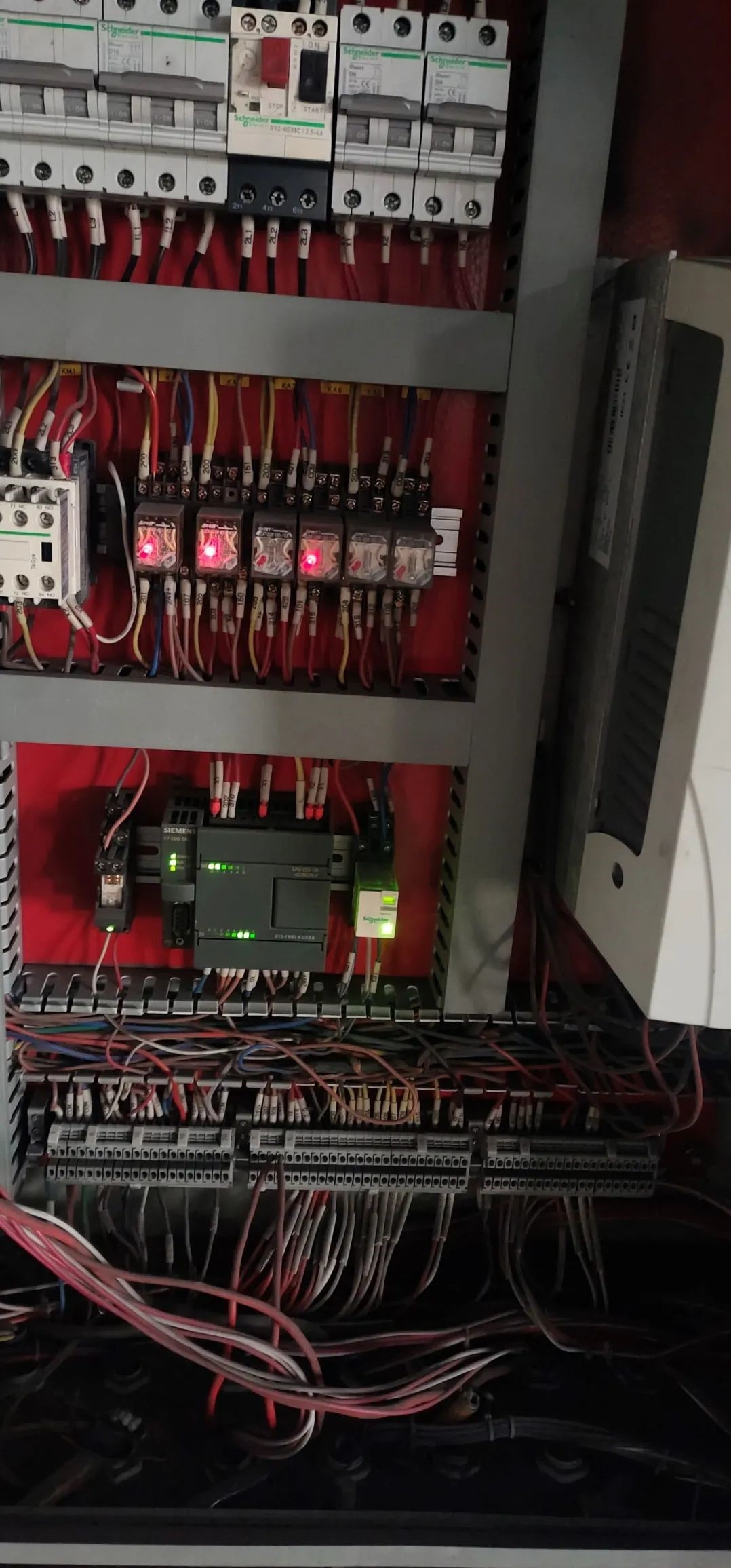

  现场检查给煤机允许启动条件均满足，无跳闸信号。就地/远程转换开关、急停按钮，供电都正常。用万用表测量启动信号接线端子XT2(x3~315)、启动信号输入正常。远程起停继电器Ka4线圈吸合、指示灯亮正常。

控制信号接线端子XT3(166~167)4～20ma信号也输入正常。技改外加继电器线圈吸合、指示灯亮正常。通过逐项排查最终发现6105B集算仪控制输出板DO板接线端子24V+~306没有信号输出，所以判断是输出板坏。断电、拆开后边检修端子排，重新更换输出板，接好线，送上电后通知工艺远程启动正常。工艺在检修工作票上签字确认正常，检修工作完成做到工完料尽场地清。

九、故障防范措施及改进

  控制柜门要关好防止煤粉尘进入，每次停下来都要进行卫生清理，所有检线端子全部紧固，并且对给煤机零点、挂码校验，点炉前仪表人员配合工艺启动给煤机运行检查，发现问题及时处理。

  作为仪表检修人员要加强专业理论知识与现场相结合的学习，遇到故障能及时判断原因并处理故障。

十、故障处理经验谈

  1、更换时要断电，拆线前要验电，做到无电当有电对待的原则。  2、控制板轻拿轻放，手不要接触控制板上电子元器件，防止产生静电导致短路。

  3、插槽插入要正确 ，螺丝固定好，接线要细心、控制板后面端子排要插稳。
