矿井提升机控制系统故障处理知识分享

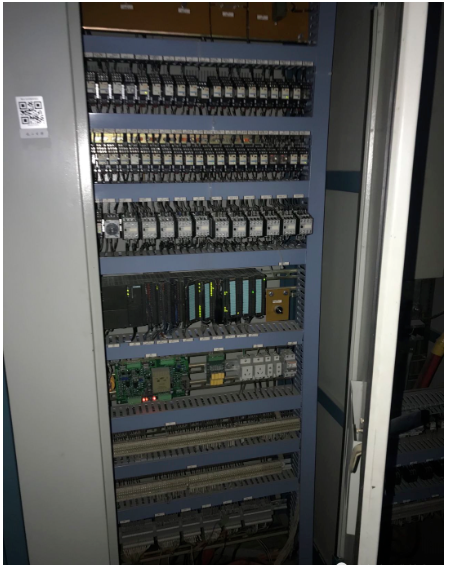

我矿使用的提升机为多绳摩擦式提升机,提升机型号JKMD2.8x4(E)型提升机,安装方式为落地式,直流拖动。电控系统主要由控制系统、直流传动系统两部分组成。控制系统主要采用2台西门子S7-300可编程控制器.一台安装与主控柜。

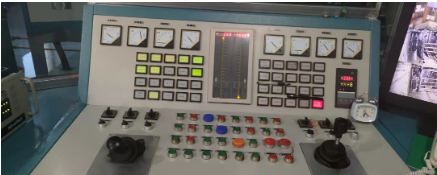

一台安装与操作台控制柜内,两个CPU采用MPI通讯进行数据交换。
其主要功能是执行工艺控制程序,并实现各种安全保护及电气连锁。
尽在今天的运行过程中出现提升重载的时候速度无法加起来,接到操作工的报故电话后,立即赶往现场开始排查。
首先检查速度给定手柄是否有输入给定,经确认后给定手柄正常。在检查PLC模拟量模块给定输出电压是否正常,经测量后给定电压正常。顺着从模拟量输出端往下查找,一直查到直流调速器6RA70的给定端子4,和端5间的电压正常,没有发现问题,从新上电开车,提升机运行正常,没有发现问题出在哪里?只得让设备继续运行,观察了一个班,仍然没有出现故障,郁闷啊,究竟是哪里出了问题。最后,冷静下来仔细思考和速度给定有关的环节,更换了允许速度给定继电器,再次开车运行。提升机运行正常。在观察一天如果没有再次出现故障,这可判定,就是速度继电器动作不可靠,接触不良造成。
