无源无线测温技术为大唐安全发电保驾护航

KW-CW200系列无源无线测温方案

对于发电厂，输变电设备、变压器及中置柜等关键节点在长期运行中可能出现设备老化，表面氧化、腐蚀，紧固螺栓松动等问题，加上很多电力设备长期高负荷运行，容易引发温度异常。若不及时发现并处理，可能引发熔融、燃烧甚至爆炸等严重安全事故。

本项目中，变压器高压侧接线头、低压侧软连接接头以及开关柜室进线主母排连接头处为主要温度监测点。

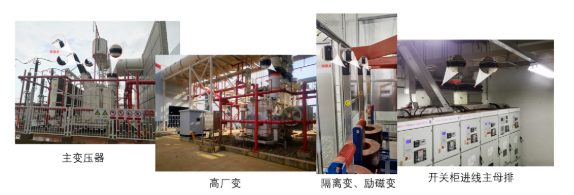

主要测温点

发电厂设备相较于普通中低压测温环境，环境更为恶劣，对传感器的耐高温性、稳定性、IP防护等级等有更高的要求。悦和科技的无源无线温度传感器采用耐高温设计，测温可达+150℃（+225℃不损坏）；测温精度高，可达±1℃；单一元器件高集成度，稳定性、可靠性高；防护等级可达IP68，适用于各种户外气候环境。

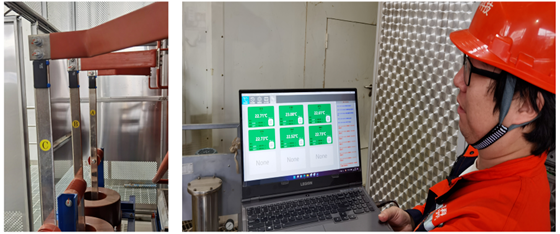

高厂变低压端软连接处测温点安装

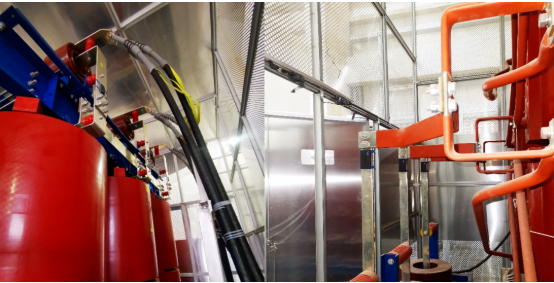

励磁变高压端及母排低压端测温

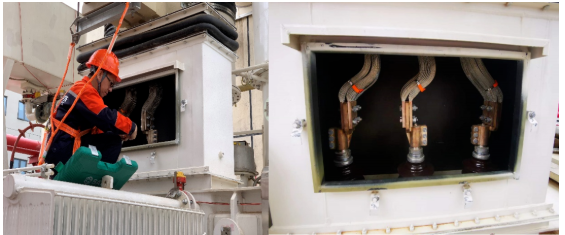

主变测温传感器安装及采集器配电箱安装

变压器高压侧接线头、低压侧连接排处安装陶瓷抗金属传感器，可有效监测变压器实时温度数据。采集器使用KWZK-WX10型4通道电力阅读器，把阅读器、电源适配模块、Lora/4G转发模块集成到采集器配电箱，将采集到的温度数据通过4G/LoRa技术转发到主监控平台。

设备母排连接处螺栓安装夹扣式温度传感器实时监测温度数据

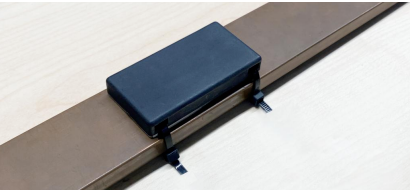

KW-CW200系列绑扎式传感器

设备母排连接处使用KW-CW200系列绑扎式传感器，可直接使用绑带固定于母排，安全、稳定。

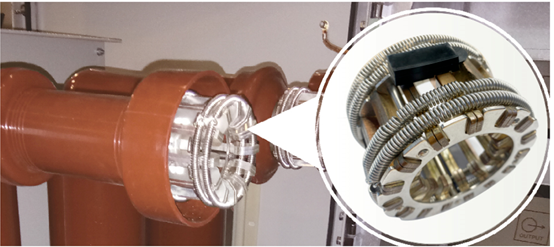

梅花触头安装KW-CW200系列卡扣式传感器实时监测触头温度数据

此外，电厂内中置柜开关柜中，梅花出头处安装KW-CW200系列卡扣式传感器，只需将卡扣固定于动触头处即可实时监测其温度数据。

半岛在线（中国）以无源无线传感芯片为核心产品，始终致力于为以电力、轴承、新能源等行业为代表的工业领域提供专业解决方案，以满足各自定制化需求。无源无线技术将持续为大唐，以及越来越多的厂商安全生产保驾护航！
