除尘器两位阀电磁阀不动作

一、 设备名称：气控电磁阀

二、 厂家型号及类型：半岛在线（中国）阀门KWZK

三、 简介及工作原理：电磁阀是由两个基本单元组成：一个是电磁线圈（电磁铁）和阀芯，一个是包含一个或几个孔的阀体。电磁线圈是通电时能产生一个电磁力的作用，阀芯是在阀体中运动来切换气路的，阀体里是有密闭的腔，腔和孔连接是使气路走向然后来调节阀门的动作结果。

工作原理是当线圈通电时，线圈产生一个电磁力来推动阀芯的运动，实现阀体中各孔的气路通断。单电控的在失电时是在弹簧力作用下复位，双电控的保持原位。

四、 故障情况：电磁阀带电不动作

五、作业前安全辨识：

1.穿戴好劳保用品，带好工具好更换所用新备件，办理好工作票联系工艺人员现场配合。

2.检修前断气、断电，预防机械伤害

3.作业现场存在粉尘危害，带好防尘口罩做好防护。

4.现场作业需两人配合，工艺人员做好监护。

六、电磁阀的故障判断：

电磁阀通电后不动作

1.检查电源接线是否不良→重新接线和接插件的连接

2.检查电源电压是否在±工作范围-→调致正常位置范围

3.线圈是否脱焊→重新焊接

4.线圈短路或烧坏→更换线圈

5.工作压差是否不合适→调整压差→或更换相称的电磁阀

6.流体温度过高→更换相称的电磁阀

7.有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

8.液体粘度太大，频率太高和寿命已到→更换产品

2、电磁阀不能关闭

1.主阀芯或铁动芯的密封件已损坏→更换密封件

2.流体温度、粘度是否过高→更换对口的电磁阀

3.有杂质进入电磁阀产阀芯或动铁芯→进行清洗

4.弹簧寿命已到或变形→更换

5.节流孔平衡孔堵塞→及时清洗

6.工作频率太高或寿命已到→改选产品或更新产品

3、电磁阀不动作或漏气

(1)接触不良或线圈断路。

(2)阀内有脏物。

(3)弹簧膜片失去作用或损坏。

(4)调换线圈。

(5)清洗电磁阀。

(6)更换弹簧或膜片

七、故障的有效处理

1.现场检查发现阀门卡涩不动作，检查线圈带电，并且在手动情况下电磁阀切换气路正常，阀门动作正常。

2.准备对电磁阀进行更换，发现备件与之前电磁阀型号不同，因为暂时没有其他相同备件，所以准备对气路进行改造

3.之前的电磁阀有导流板，侧部排气 备件电磁阀在底部，不需要加导流板。

4、断电断气，查看备件电磁阀气路图，根据气路图进行改造

5、改造完成后运行观察，阀门动作正常。检修结束。收拾工具打扫现场，终结检修工作票，离开现场。

八、电磁阀的深层了解

电磁阀的分类

按阀的结构一般分为:直动式电磁阀和先导式电磁阀。

按气路数分:电磁阀有几个气路就是几通，阀芯有几个位置就是几位，如：2位2通、2位3通、2位5通、3位5通等。

按工作电压分:交流电压有AC220V、110V、24V；直流电压有DC24V、6V、12V、220V，一般常用电压为DC24V、AC220V。

按电磁阀线圈多少也可分为:单电控和双电控，指的是电磁线圈的个数，单个线圈的称为单电控，两个线圈的称为双电控。

按电磁阀的防护等级分为：防爆型、不防爆型、防水型、户外型。

按电磁阀的材质分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、不锈钢、非金属等。

电磁阀的“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同气相相连的接口，不同气路之间只能通过阀芯移位时阀口的开关来沟通。

前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；

(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；

(3)方框内符号“┻”或“┳”表示该通路不通；

(4)方框外部连接的接口数有几个，就表示几“通”；

(5)一般，阀与系统供气连接的进气口用字母p表示；阀与系统回气路连通的回气口用t(有时用o)表示；而阀与执行元件连接的气口用a、b等表示。有时在图形符号上用l表示泄漏油口；

(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。气路一般应连接在换向阀的常态位上。

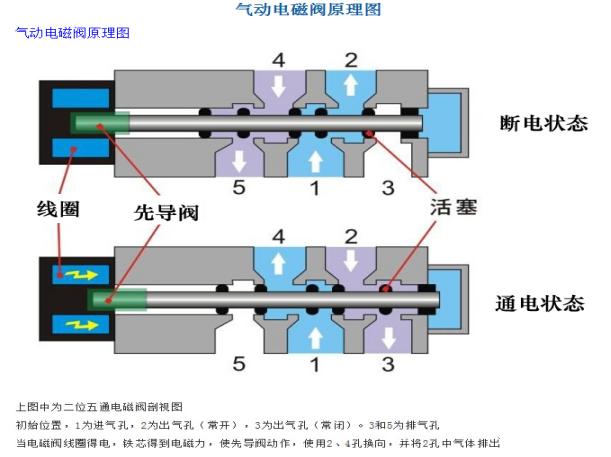

如图是2位5通

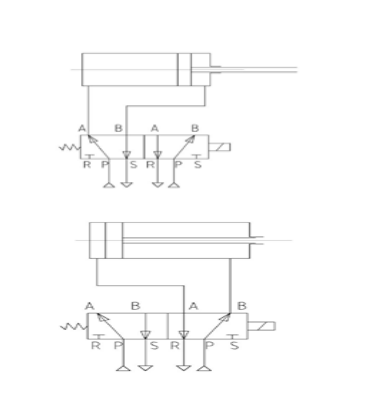

2位5通单电控电磁阀控制双作用气缸：

初始状态：电磁阀失电状态，电磁阀P口与A口相通，气源通过A口进入双作用气动活塞驱动部左侧气室，活塞停在右侧，B口与S口相通，与B口相通的气动活塞驱动部的右侧气室为排气状态，见图17；

工作状态：电磁阀得电，电磁阀P口与B口通，气源由B口进入双作用气动活塞驱动部右侧气室，活塞移动到左侧，A口与R口相通，与R口相通的气动活塞驱动部的左侧气室为排气状态，见图18；

失电状态：电磁阀恢复初始状态，见图。
